面對場效應管SOA失效，廣州飛虹教您如何正確處理

相比起三極管，MOS管開關速度快、導通電壓低、電壓驅動簡單，所以越來越受工程師的青睞。而在市場應用方面，最常使用的便是消費類電子電源適配器產品。例如廣州飛虹生產的“1N60”型號就應用于手機充電器中，而“80N07”、“80N08”等低壓MOS管則適用于鋰電池保護板。不過，隨著應用的廣泛，在使用不當?shù)绕渌蛳拢?a href="http://www.adelphidsp.com/gaoyamosguan" target="_blank">MOS管容易出現失效現象，其中常見的一種便是“SOA失效”。

SOA失效

首先，我們了解一下什么是“SOA失效”。SOA失效，也叫“電源失效”，一般是指電源在運轉時異常的大電流和電壓同時疊加在MOSFET上面，形成瞬時部分發熱而招致的毀壞形式；也可以是芯片與MOS散熱器及封裝不能及時到達熱均衡招致熱積聚，持續的發熱使溫度超越氧化層限制而招致的熱擊穿形式。

要想有效地避免由于MOSFET而導致的SOA失效問題，MOS管廠家對于我們電源上的MOSFET，應保證能器件在限制區的范圍之內，如下圖。

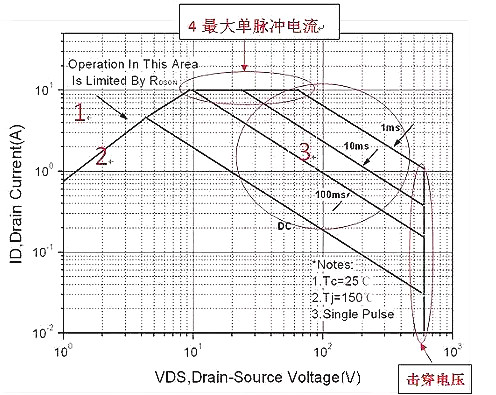

SOA各個線的參數限定值示意圖

根據示意圖顯示，第1條線受限于最大額定電流及脈沖電流；第2條線受限于最大節溫下的RDSON；第3條線受限于器件最大的耗散功率；第4條線受限于最大單個脈沖電流；而第5個區域則是擊穿電壓BVDSS限制區。

SOA失效預防措施

為預防MOS管出現SOA失效，行業內一般制定了三種預防措施。

1、確保在最差條件下，MOSFET的一切功率限制條件均在SOA限制線以內。

2、OCP功用應做到準確細致。在停止OCP點設計時，大部分使用者首先會取1.1-1.5倍電流余量，然后就依據IC的維護電壓比方0.7V開端調試RSENSE電阻。同時，MOS管廠家部分有經驗的用戶會將檢測延遲時間、CISS對OCP實踐等因素考慮在內。

3、合理的熱設計余量。由于每家企業都有著自己制定的降額標準，使用者只要按照標準嚴格執行就足夠了，保險起見也可以加入散熱器。

通過廣州飛虹對于MOS管SOA失效的知識普及和預防方法，有利于幫助用戶在使用過程中，保護好機器中的MOS管，避免SOA失效情況的產生。
